ইনফ্রারেড ZnGeP2 (ZGP) ক্রিস্টাল

পণ্য বৈশিষ্ট্য

ইনফ্রারেড ZnGeP2 (ZGP) স্ফটিকের ট্রান্সমিশন ব্যান্ড প্রান্ত 0.74 এবং 12 µm। তবে তাদের দরকারী ট্রান্সমিশন পরিসীমা 1.9 থেকে 8.6 µm এবং 9.6 থেকে 10.2 µm পর্যন্ত। IR অরৈখিক ক্রিস্টাল ZnGeP2 এর বৃহত্তম ননলাইনার অপটিক্যাল সহগ এবং তুলনামূলকভাবে উচ্চ লেজারের ক্ষতির থ্রেশহোল্ড রয়েছে। এনএলও ক্রিস্টাল ZGP স্ফটিক সফলভাবে বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে: হারমোনিক্স জেনারেশন এবং মিক্সিং প্রসেসের মাধ্যমে CO2 এবং CO লেজার রেডিয়েশনের কাছাকাছি আইআর রেঞ্জে আপ-রুপান্তর, স্পন্দিত CO, CO2 এবং রাসায়নিক DF-লেজারের দক্ষ SHG, এবং দক্ষ ডাউন কনভার্সন OPO প্রক্রিয়ার মাধ্যমে Holmium, Thulium এবং Erbium লেজারের তরঙ্গদৈর্ঘ্য থেকে মধ্য ইনফ্রারেড তরঙ্গদৈর্ঘ্যের রেঞ্জ।

Coupletech Co., Ltd. OPO অ্যাপ্লিকেশনের জন্য উচ্চ ক্ষতির থ্রেশহোল্ড BBAR আবরণ এবং সর্বনিম্ন শোষণ সহগ α <0.05 cm-1 (পাম্প তরঙ্গদৈর্ঘ্য 2.05 - 2.1 µm এ) সহ IR উপকরণ ZGP ক্রিস্টাল অফার করে। সাধারণ শোষণ সহগ হল <0.03 সেমি-1 2.5 - 8.2 µm পরিসরে। বৃহৎ অরৈখিক স্ফটিক সহগ (d36=75pm/V), বিস্তৃত ইনফ্রারেড স্বচ্ছতা পরিসীমা (0.75-12μm), উচ্চ তাপ পরিবাহিতা (0.35W/(cm·K)), উচ্চ লেজারের ক্ষতির থ্রেশহোল্ড (2-5J/cm2) থাকার কারণে এবং ভাল মেশিনিং সম্পত্তি, IR উপকরণ ZnGeP2 ক্রিস্টালকে ইনফ্রারেড ননলিনিয়ার অপটিক্যাল ক্রিস্টালের রাজা বলা হত এবং এখনও উচ্চ শক্তি, টিউনেবল ইনফ্রারেড লেজার তৈরির জন্য সেরা ফ্রিকোয়েন্সি রূপান্তর উপাদান।

এই অনন্য বৈশিষ্ট্যগুলির কারণে, এটি অরৈখিক অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য সবচেয়ে প্রতিশ্রুতিশীল উপকরণগুলির মধ্যে একটি হিসাবে পরিচিত। ZGP অপটিক্যাল প্যারামেট্রিক অসিলেশন (OPO) প্রযুক্তির মাধ্যমে 3-5 μm একটানা টিউনেবল লেজার তৈরি করতে পারে। 3-5 μm বায়ুমণ্ডলীয় ট্রান্সমিশন উইন্ডোতে কাজ করা লেজারগুলি অনেক অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ, যেমন ইনফ্রারেড পাল্টা পরিমাপ, রাসায়নিক পর্যবেক্ষণ, চিকিৎসা যন্ত্রপাতি, এবং দূরবর্তী অনুধাবন।
আমাদের ক্ষমতা:
ডাইনামিক টেম্পারেচার ফিল্ড টেকনোলজি তৈরি করা হয়েছে এবং জেডজিপি পলিক্রিস্টালাইন সংশ্লেষিত করার জন্য প্রয়োগ করা হয়েছে। এই প্রযুক্তির মাধ্যমে, এক দৌড়ে 500 গ্রাম উচ্চ বিশুদ্ধতা ZGP পলিক্রিস্টালাইন বিশাল শস্য সহ সংশ্লেষিত হয়েছে।
দিকনির্দেশনামূলক নেকিং প্রযুক্তির সাথে মিলিত অনুভূমিক গ্রেডিয়েন্ট ফ্রিজ পদ্ধতি (যা দক্ষতার সাথে স্থানচ্যুতি ঘনত্ব কমাতে পারে) উচ্চ মানের ZGP ক্রিস্টাল বৃদ্ধিতে সফলভাবে প্রয়োগ করা হয়েছে।

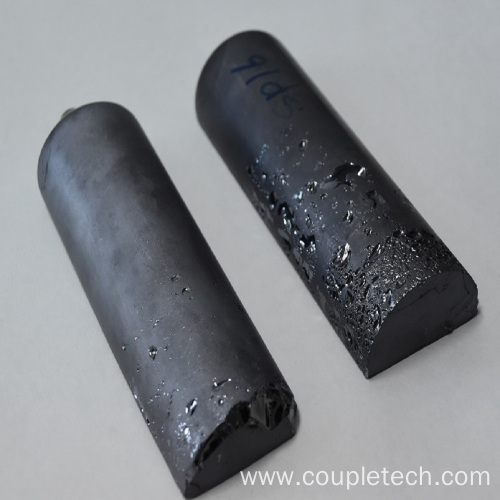

বিশ্বের বৃহত্তম ব্যাস (Φ55 মিমি) সহ কিলোগ্রাম-স্তরের উচ্চ-মানের ZGP ক্রিস্টাল উল্লম্ব গ্রেডিয়েন্ট ফ্রিজ পদ্ধতিতে সফলভাবে জন্মানো হয়েছে।
ক্রিস্টালের উচ্চ গুণমান এবং উচ্চ-স্তরের স্ফটিক প্রক্রিয়াকরণ প্রযুক্তির কারণে চমৎকার কর্মক্ষমতা সহ ক্রিস্টাল ডিভাইসগুলি অর্জন করা হয়েছে (3-5¼m মিড-ইনফ্রারেড টিউনেবল লেজারটি 2¼m দ্বারা পাম্প করা হলে 56% এর বেশি রূপান্তর দক্ষতার সাথে তৈরি করা হয়েছে। আলোর উৎস).
আমরা উচ্চ অভিন্নতা, কম শোষণ সহগ, ভাল স্থিতিশীলতা এবং উচ্চ রূপান্তর দক্ষতা সহ ভর স্কেলে ZnGeP2 ডিভাইস এবং আসল হিসাবে বেড়ে ওঠা স্ফটিক সরবরাহ করতে পারি। একই সময়ে, আমরা ক্রিস্টাল পারফরম্যান্স টেস্টিং প্ল্যাটফর্মের একটি সম্পূর্ণ সেট প্রতিষ্ঠা করেছি যা আমাদের গ্রাহকদের জন্য ক্রিস্টাল পারফরম্যান্স টেস্টিং পরিষেবা প্রদান করার ক্ষমতা রাখে।
