পণ্য
PCD02 পকেলস সেলস ড্রাইভার
আমাদের PCD02 POCKELS CELLS DRIVER পণ্য বাজারে জনপ্রিয়। সলিড-স্টেট লেজারে ইলেক্ট্রো-অপটিক্যাল কিউ-সুইচ (পকেলস সেল) নিয়ন্ত্রণের জন্য উচ্চ ভোল্টেজের ডাল তৈরি। দ্রুত এইচভি (10 এনএস-এর কম) প্রান্ত চমৎকার প্রাক এবং পোস্ট-পালস বৈসাদৃশ্য নিশ্চিত করে।
অনুসন্ধান পাঠান
পণ্যের বর্ণনা
PCD02 পকেলস সেলস ড্রাইভার
পণ্য বৈশিষ্ট্য
মডেল নম্বর: PCD02
ব্র্যান্ড: কাপলটেক
সরবরাহ ক্ষমতা এবং অতিরিক্ত তথ্য
|
প্যাকেজিং: |
শক্ত কাগজ প্যাকিং |
প্রমোদ: |
চীন |
|
পরিবহন: |
মহাসাগর, ভূমি, বায়ু |
উৎপত্তি স্থল: |
জিনান |
|
যোগানের ক্ষমতা: |
1000 পিসি |
এইচএস কোড: |
9013901000 |
প্যাকেজিং ও ডেলিভারি
বিক্রয় ইউনিট: ব্যাগ/ব্যাগ
প্যাকেজের ধরন: শক্ত কাগজ প্যাকিং
আবেদন:
বৈশিষ্ট্য:
â— দ্রুত এইচভি উত্থান/পতনের সময়: <10 এনএস
â— এইচভি পালস প্রশস্ততা: 4.0 কেভি পর্যন্ত
â— পালস পুনরাবৃত্তি হার: 1000Hz পর্যন্ত
â— জিটার, সিস্টেম ইনপুট থেকে আউটপুট: <1.8ns
— TTL (CMOS) ইনপুট সংকেত প্রয়োজন (3.3/5V, অপ্টো-আইসোলেটেড)
- অন্তর্নির্মিত উচ্চ-ভোল্টেজ উৎস
â— এইচভি ভোল্টেজ কন্ট্রোল: "এইচভি প্রোগ্রাম" পটেনটিওমিটার বা অ্যানালগ ইনপুট।
স্পেসিফিকেশন:
|
এইচভি পালস প্রশস্ততা |
1.0~4.0 |
কেভি |
|
|
উত্থান/পতনের সময় |
≤10 |
এনএস |
লোড ক্যাপাসিট্যান্স: 10PF |
|
এইচভি পালস জিটার |
≤1.8 |
এনএস |
|
|
পুনরুদ্ধারের সময় |
≤50 |
µs |
|
|
ভোল্টেজ সরবরাহ |
12 |
ভিডিসি |
12±0.5 V, <150 mA |
|
HV পালস পুনরাবৃত্তি হার |
0~2000 |
হার্জ |
|
|
বাহ্যিক ট্রিগারিং পালস প্রশস্ততা প্রয়োজন |
3.3-5 V |
V |
অপটো-বিচ্ছিন্ন |
|
এইচভি পালস বিলম্ব |
70~90 |
এনএস |
|
|
মাত্রা |
60*35*20 |
মিমি |
|
|
অপারেটিং তাপমাত্রা |
-30~60 |
℃ |
|

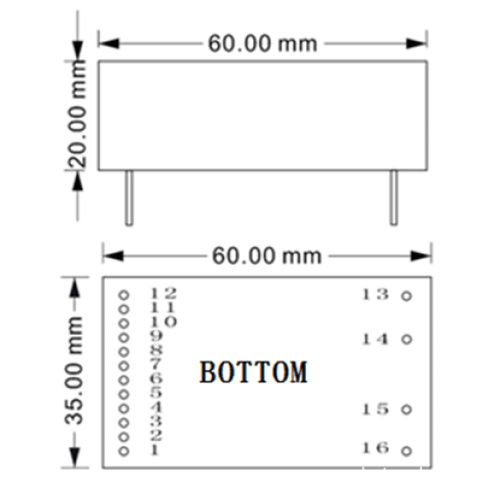

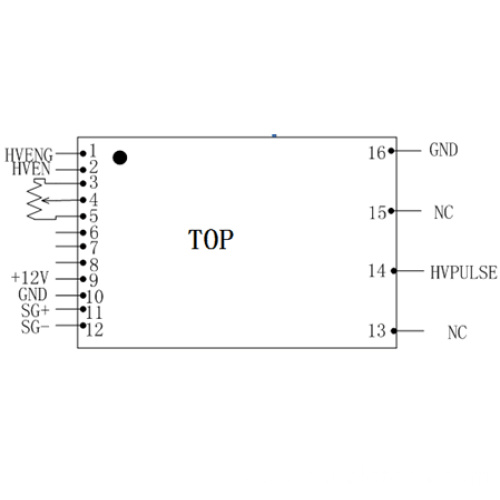

PCD02 এর রূপরেখা অঙ্কন:
|
পিন |
উপাধি |
বর্ণনা |
|
1 |
EN+ |
উচ্চ ভোল্টেজ আউটপুট PIN1PIN2 দ্বারা সক্রিয় করা হয়েছে ([1" - নিষ্ক্রিয় করুন, [0" - সক্ষম করুন) |
|
2 |
EN- |
|
|
9 |
+12V |
ইনপুট পাওয়ার সাপ্লাই |
|
10 |
জিএনডি |
পাওয়ার সাপ্লাই থেকে রিটার্ন |
|
11 |
SG+ |
PIN11-এ [0" বা "1" থেকে ধাপে PIN12 পকেলস সেলে QSwitched পালস গঠন করে |
|
12 |
এসজি- |
|
|
13 |
NC |
|
|
14 |
+HVPULSE |
Q-সুইচ ইলেক্ট্রোড: এইচভি পালস আউটপুট |
|
15 |
NC |
|
|
16 |
জিএনডি |
Q-সুইচ ইলেক্ট্রোড: GND |
|
3 |
এইচভি প্রোগ্রাম 1 |
এইচভি ভোল্টেজ নিয়ন্ত্রণ: [এইচভি প্রোগ্রাম" পটেনশিওমিটার |
|
4 |
এইচভি প্রোগ্রাম 2 |
|
|
5 |
এইচভি প্রোগ্রাম 3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0" মানে লজিক্যাল 0 লো লেভেল (0V), [1" মানে লজিক্যাল 1 হাই লেভেল (3.3/5V)
l [NC" মানে কোন সংযোগ নেই
বৈদ্যুতিক ব্লক-ডায়াগ্রাম:

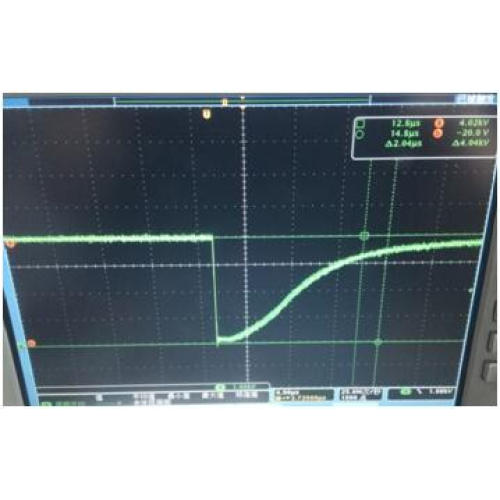

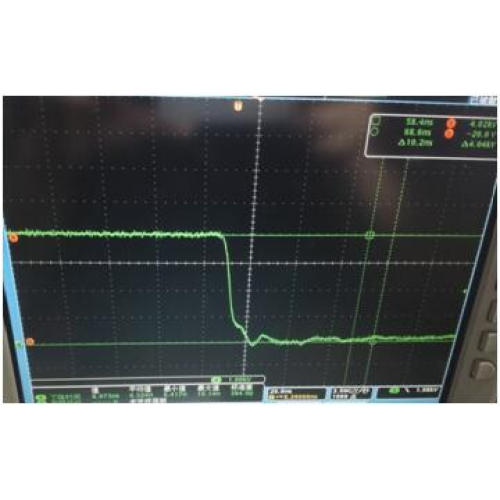

সাধারণ আউটপুট:
PCD02 এর ডেমো বোর্ড:
